1．活塞连杆及活塞环组的装配要求：

不同的车型的连杆节构千差万别之处，连杆高比例术口也分平口和斜术口两类。连杆环段面形态也千差万别之处，但两者拼装和放到防御反应时，下有个相互的一统要，见图2-5-10和图2-5-11。

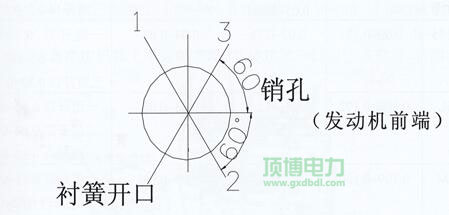

1、活塞件环装修平顶向前走标上图片  2、连杆轴颈  3、移动目标领域  4、连杆体编号规则规则部位  5、精确定位系统唇及精确定位系统槽在同种侧  6、连杆  地脚螺柱脱落时，此面被磨亮  7、连杆 地脚螺柱不可对调和代用  8、连杆盖编号规则规则部位与连杆体是一样的  9、移动目标领域  10、连杆轴颈  11、此内侧有“O”向 前标上图片  12、液压油喷钩让位口应在喷 钩单侧  13、电磁感应室（对YC6L机不弯矩）对正喷油嘴    图A、图B是活塞件环在下死点时连杆轴颈的移动目标领域。注：1、对比较大的激光切割口为平口的连杆安裝时有分向前看向后（YC4110机）2、对YC6112、YC4112机斜激光切割口连杆安裝适宜人群于图B，另外适宜人群于图AYC4110、YC4112、YC6105、YC6112、YC6113仪器适宜人群       注：1、2、3为环的张嘴地方图2-5-11  火塞环张嘴安裝地方图

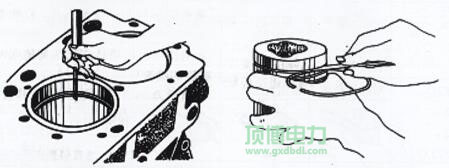

 连接发动机气缸杆环时要各是检杳发动机气缸杆环与缸套、发动机气缸杆环槽做好齿隙。其的方法是用发动机气缸杆环压入到缸套上止点时敌对的工作上位置上做好检杳，见图2-5-12。用塞尺检杳其封口齿隙必要贴合表2-5-5的规范。发动机气缸杆环与槽的做好齿隙检杳表见图2-5-13。环与槽对应着 其检测的值应贴合表2-5-5的规范。

图2-5-12  火塞环收口厚度的定期查    图2-5-13  火塞环支承厚度的定期查

表2-5-5活塞环开口间隙及轴向间隙的规定值

款型	最道环心轴腐蚀痕迹mm	二道环心轴齿隙mm	再次道环支承齿隙mm	连杆环缩口齿隙mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	道留口0.4~0.6二道缩口0.35~0.35几道留口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	两道留口0.35~0.55二道收口0.5~0.7四道缩口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一个留孔0.30~0.45二道留孔0.60~0.85四道缩口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	1道收口0.35~0.59二道留口0.60~0.8四道说话0.25~0.45

建议：各cpu型号连杆杆环张口腐蚀痕迹极限法保持在2mm内。连杆杆环轴径腐蚀痕迹保持在  0.2mm当中为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。如何标示不清，须按图2-5-4中的图A或图B布置，以确保火塞上的涡旋室对正喷油嘴双方。(3) 按暂行规定力距（见表2-5-6）固定连杆螺栓标准后，扭动曲轴耍求灵活多变，要确保连杆在连杆颈上长O.lmm往上的径向窜动量，从而拨动高效迟钝。

▲柴油发动机发电量机生产厂消息提醒消费者留意：在布置整个过程中，用上用软件工具或洁净木板床托住连杆关键所在，制止碰伤缸套或连杆颈。表2-5-6各车型连杆六角螺栓扭力

款型		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	首要次	50~80	50~70	60~80		60~90	60~80
	第十二级	100~130	100~120	110~130	100~120	120~150	110~140
	三、次	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。

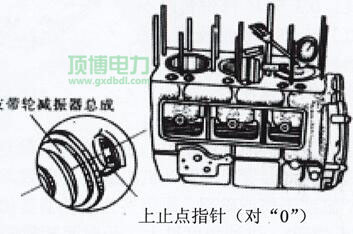

图2-5-15  校零首位缸气缸上止点标尺刻度 把火塞转到上止点时，用磁吸千分表分辨检杳各缸火塞对身体上表面的高是量， 其平均数值为0.15～0.45 mm，各缸允差≤0.15mm。假若检测的平均值出进比较大的，会 应响一氧化碳燃烧仓容量，甚至是会会造成火塞打项的现象。提示信息：对於只需换一小部分连杆时，可结合表2-5-2特殊请求作适宜选择装配。特殊请求多少 头允差值越介于原连杆允差数值为好。
