本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油发电量空气能电气安装箱的效应： 1、合理合法的配置交流电源。 2、简单对电路设计的开关操作步骤。 3、有较高的很安全安全防护等級，能更直观的表示电路原理的导通阶段。

项目名称：656KW柴油车电站冷库机组单机配电箱主要元件明细清单
供开关箱关键pcb板汇总表
编号	公司名称	类型型号	组织	量	厂家代理商
1	塑壳塑壳断路器	NXM-1250S/3300 1250A	台	1	正泰
2	带发无刷电冷水机组把控好器	HGM6110	只	1	众智
3	发电厂机转数调节器	C2002	只	1	孚创
4	电流外接电源控制模块	DC24V	只	1	众智
5	中小型里面继电	HH54P    DC24V	只	2	正泰
6	超小型上面继电商	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

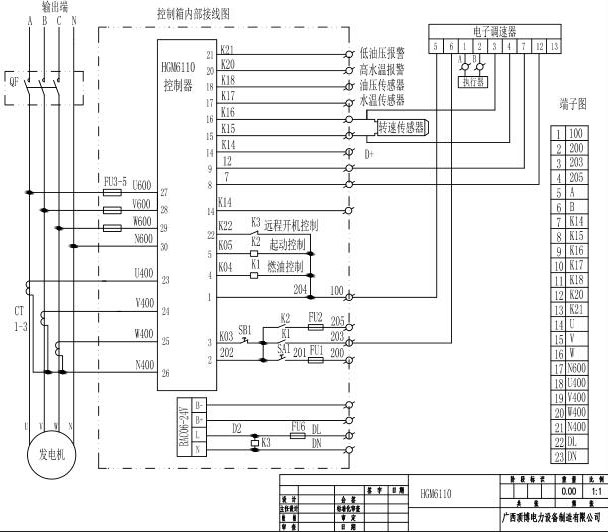

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.crgzh.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
